Installation électrique bateau entièrement refaite sur un J/92s : topologie en étoile, deux barres bus dédiées, câblage protégé et étiqueté canal par canal.
Une bonne installation 12V se mesure à une chose : combien elle réduit le risque d’avarie et d’incendie. Sur Jamais, un J/92s de 2008 à La Pichette sur le Léman, le refit 2026 est parti d’un seul symptôme mort — un pilote qui ne s’allumait plus — et a ouvert une boîte de Pandore : le câblage derrière le tableau était un vrai risque d’incendie. Ce post documente chaque décision et son pourquoi.

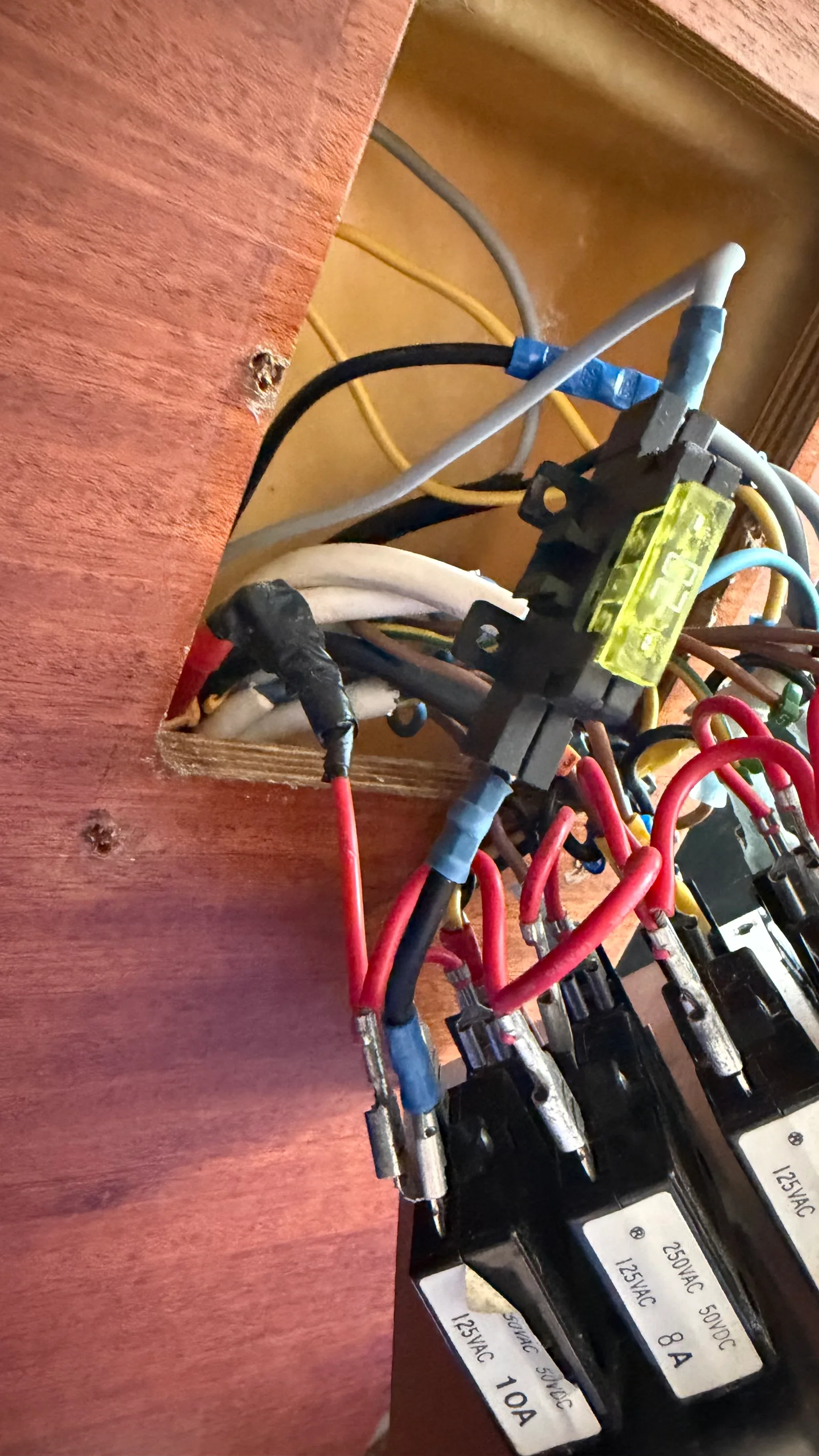

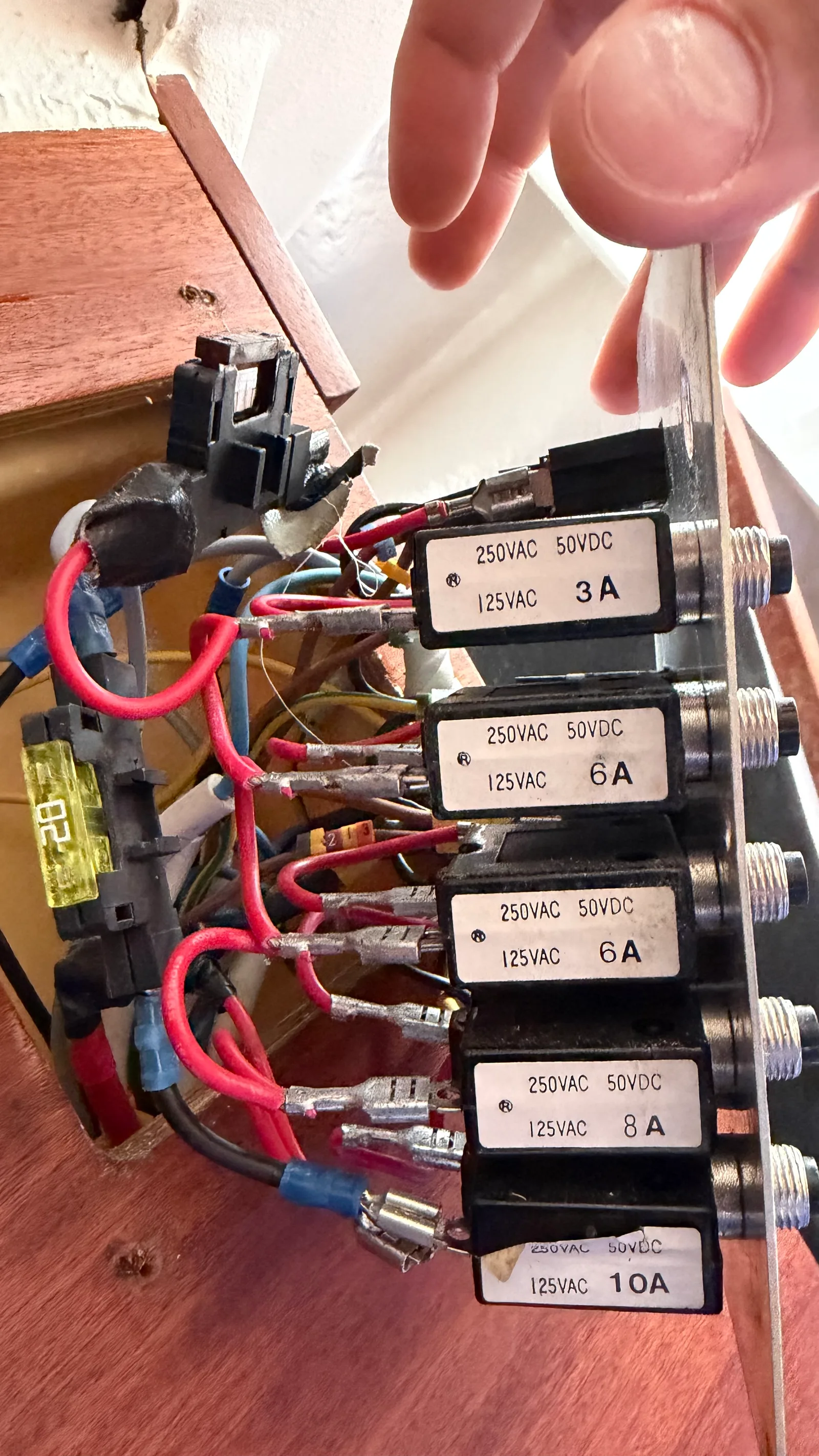

Le câblage d’origine était un empilement de rustines. Un câble épais sortait du coupe-batterie et était réduit à 1,5 mm² dès le premier fusible — une transition non protégée qui pouvait chauffer avant que quoi que ce soit ne déclenche. Les positifs étaient pontés fusible à fusible en sous-dimensionnement progressif. Les négatifs étaient pontés sur les bornes des interrupteurs, sans véritable barre de masse. Des fusibles volants s’étaient ajoutés au fil des ans, et le pilote restait alimenté tous les disjoncteurs coupés, via un fusible caché intermittent. Réparer l’un de ces points aurait laissé les autres — la réponse était architecturale.

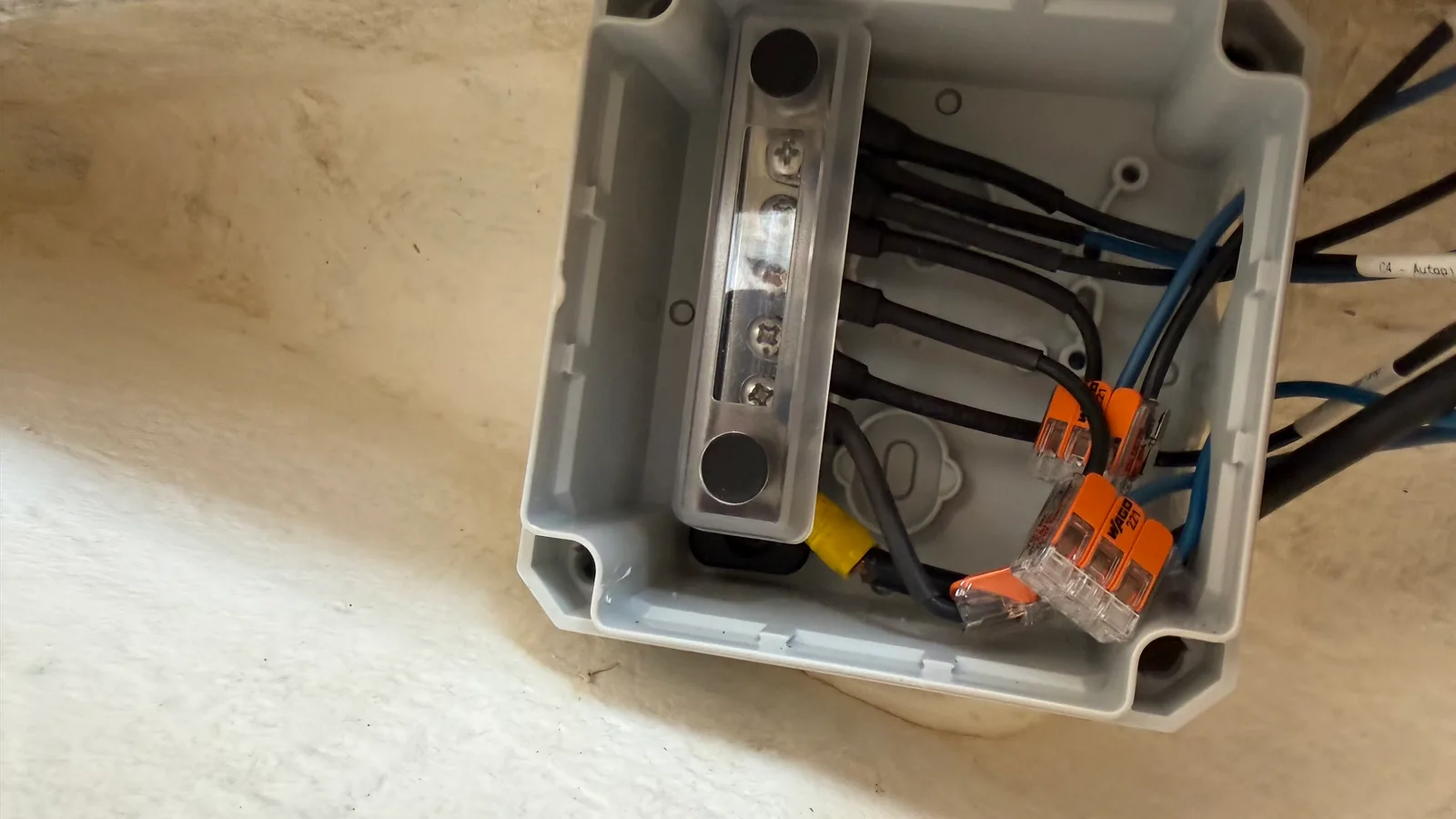

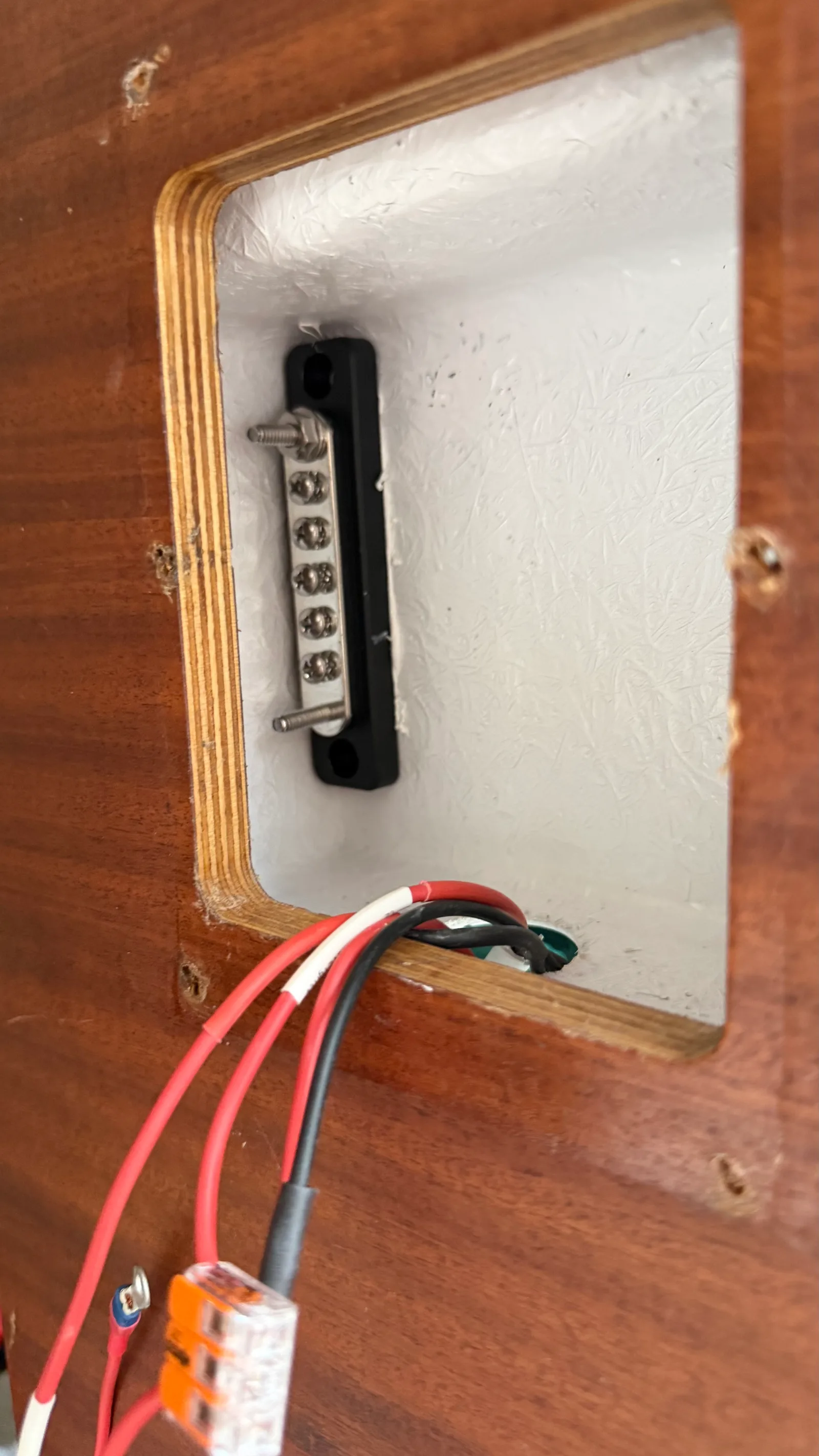

Le principe directeur est la topologie en étoile : chaque circuit part d’un point de distribution unique et y revient, au lieu de chaîner les charges. Deux barres bus Osculati (identiques pour le + et le −) sont ces points. La barre positive vit dans le boîtier en fibre de verre existant derrière le tableau ; la barre négative est dans un boîtier IP66 dans le gavon arrière tribord, là où le câblage du bateau converge.
L’alimentation batterie est en 6 mm² étamé marine, via le coupe-batterie bipolaire jusqu’à la barre positive. Au-delà, la distribution est en 1,5 mm² — dimensionnée selon le courant réel, la longueur et le type de chaque branche, pas par habitude.
Le tableau neuf est arrivé câblé comme la plupart : l’alimentation positive arrive au centre, sur les disjoncteurs 3 et 4, puis saute vers les disjoncteurs 1-2 et 5-6. Autrement dit, les disjoncteurs 3 et 4 ne portent pas seulement leur charge — ils portent le courant cumulé des canaux voisins. C’est la même logique de chaînage et de sous-dimensionnement qu’on venait d’arracher de l’ancien bateau.

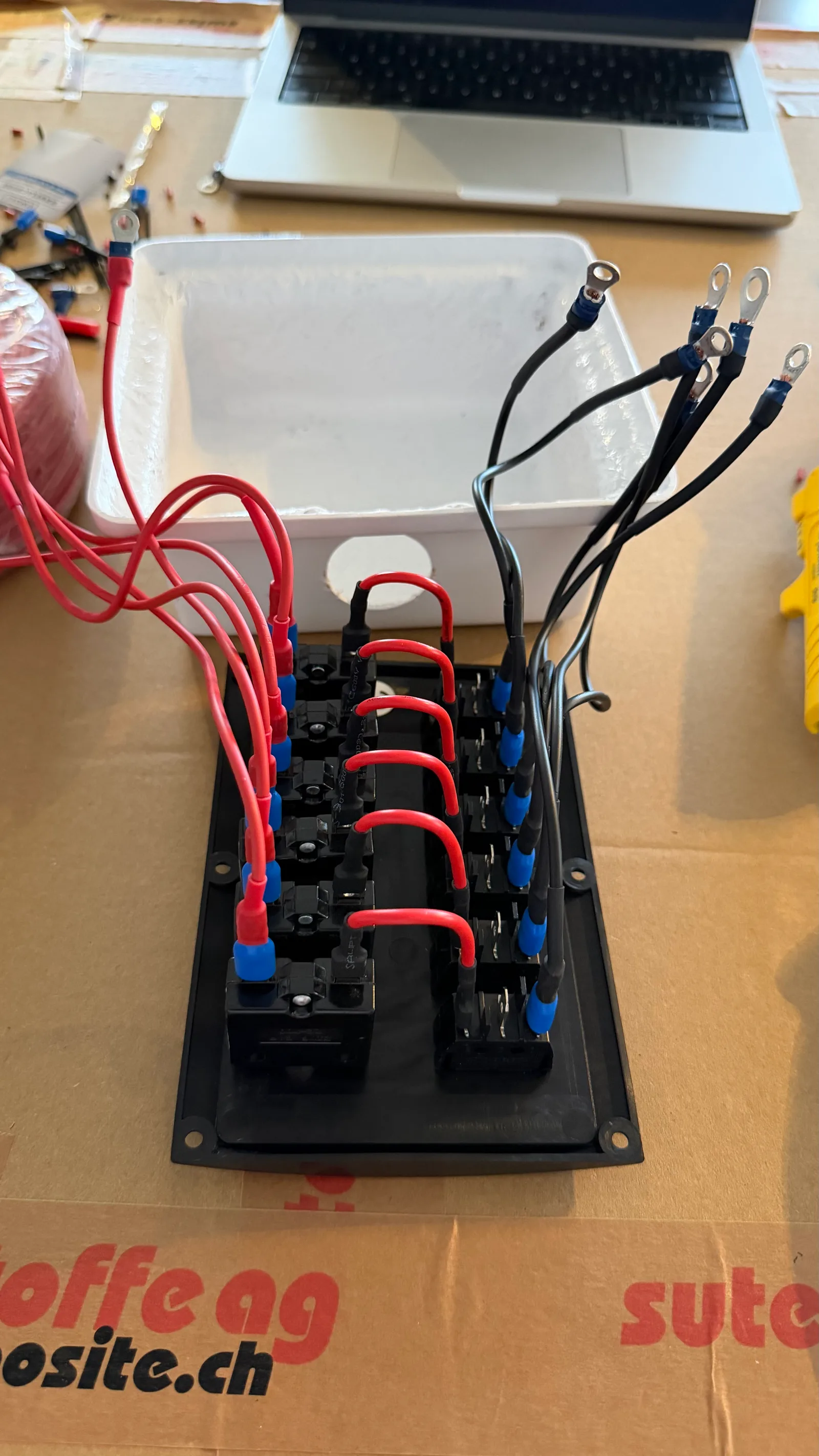

Le tableau a donc été modifié : une alimentation dédiée en 1,5 mm² part de la barre positive vers chaque disjoncteur. Aucun canal ne porte le courant d’un autre. Oui, cela veut dire toucher à un tableau sorti du carton — mais c’est précisément l’intérêt d’une reconstruction faite correctement.
Le tableau à 6 positions existant a été réutilisé, en gardant l’architecture qui sépare le disjoncteur de l’interrupteur à bascule. Le chemin est alimentation → disjoncteur → bascule → charge ; certaines charges se divisent en aval par un WAGO 221 (Ch3 agrège la boucle cabine, la liseuse et la prise USB).
Avec une barre négative dédiée en place, la chaîne de ponticelli négatifs du tableau, sur les bascules, a été conservée — mais seulement pour alimenter les LED témoins des bascules, quelques milliampères. Ce n’est pas une barre de masse. Les négatifs réels des charges rejoignent la barre négative individuellement, ou groupés par canal via un WAGO. Garder cette petite chaîne de retour LED évite un fouillis de câbles derrière le tableau, tandis que le courant de retour réel va où il doit.

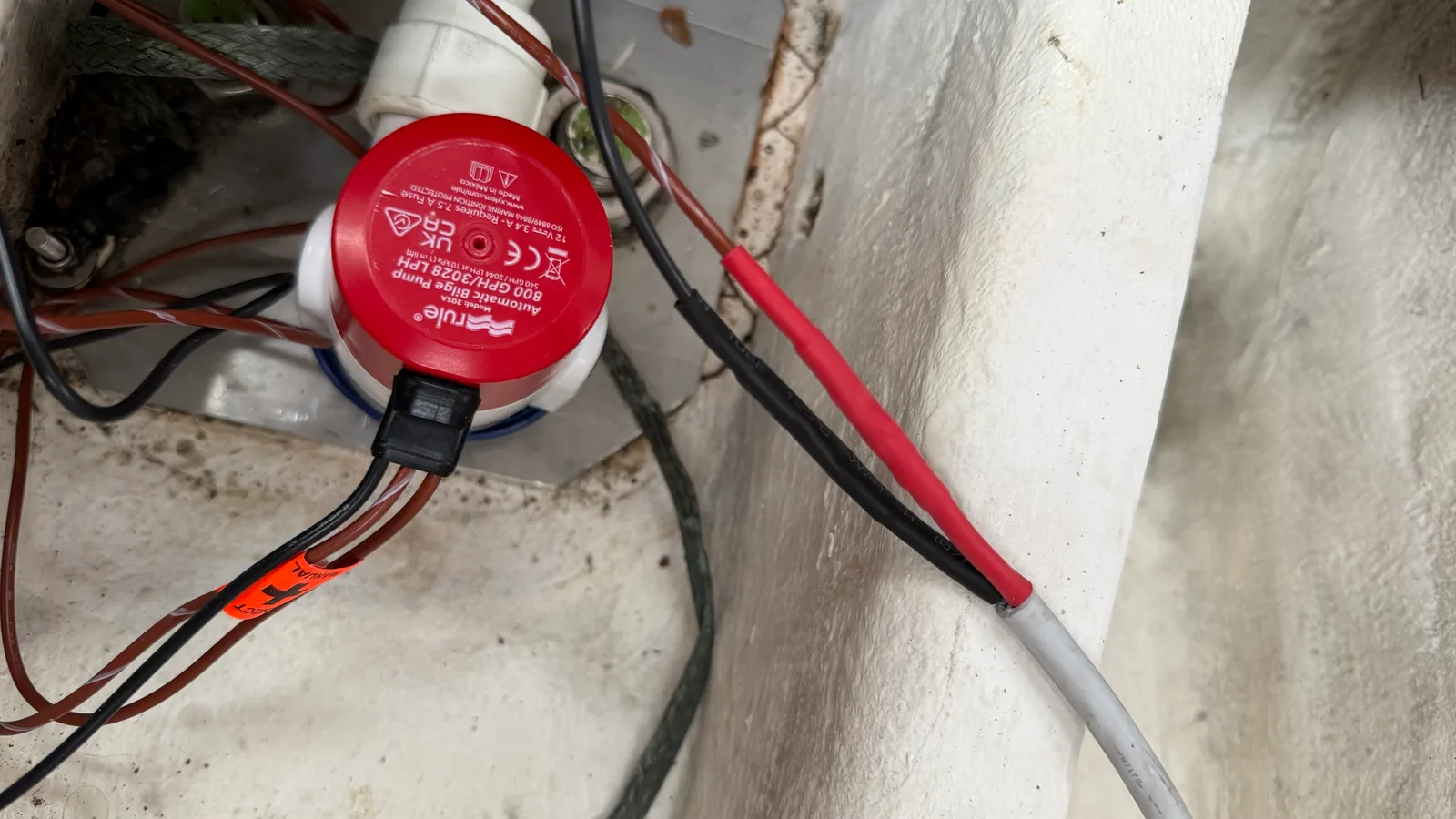

La Rule 800 Auto a trois fils. Son positif AUTO part directement de la barre bus, sur son propre fusible 7,5 A dans un porte-fusible étanche, pour qu’elle fonctionne sur son flotteur même tableau éteint. Son positif MANUEL vient de Ch5, en secours. Compromis assumé sur un lac : le mode auto dépend encore du coupe-batterie sur ON — ce que le distributeur lithium de 2027 supprimera.

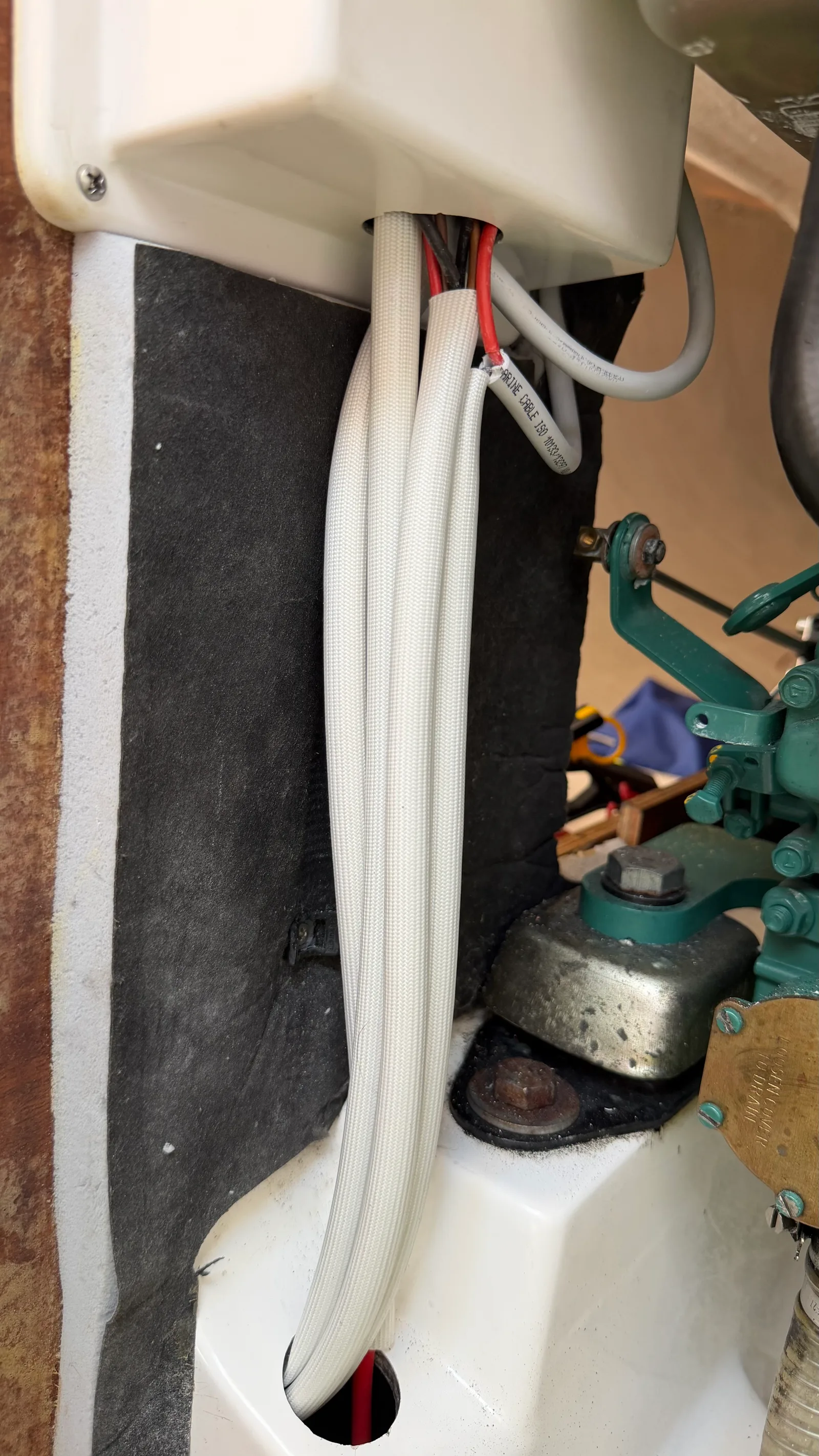

La mauvaise architecture n’était pas le seul problème : une grande partie de l’ancien câblage passait là où un câble ne devrait jamais passer. Plusieurs vieux câbles bipolaires ont été remplacés sur toute leur longueur — non que le fil ait lâché, mais parce que leur cheminement, lui, avait lâché. Les câbles du feu de navigation arrière et du pilote passaient dans la chaleur, l’huile et le gasoil du compartiment moteur ; le câble de la liseuse au-dessus de la couchette arrière courait entre le moteur et le Sail Drive, collé sur toute sa longueur au Sikaflex. Chacun a été refait sur un cheminement propre et haut.
La protection est ensuite calibrée sur chaque cheminement, pas appliquée à l’aveugle. Les câbles qui traversent le compartiment moteur reçoivent le traitement complet en gaine silicone (plus bas) ; mais une branche à faible courant et au sec comme la liseuse arrière — environ un demi-ampère, désormais cheminée en haut le long du plafond du compartiment moteur — est servie par un câble non-propagateur de flamme avec une gaine ignifuge ajoutée. Assez pour le risque, sans surdimensionner un circuit qui n’en a pas besoin.
La logique thermique du refit traverse toute l’installation, pas seulement le compartiment moteur :
Une installation qu’on ne peut pas lire est une installation qu’on ne peut pas réparer. Chaque câble est étiqueté selon une convention de nommage cohérente par canal — [PRÉFIXE]-[CHARGE].[SOUS]±, avec C1-C6 pour les canaux du tableau, AUX pour les branches directes depuis la barre, la polarité toujours en dernier caractère — imprimée sur une Brother PT-E310BTVP en gaine thermorétractable. Des années plus tard, n’importe quel fil se retrouve sans avoir à reconstituer le bateau.
Tout le câblage aval — les étiquettes C1 à C6, les deux barres bus — reste identique lors du passage au lithium en 2027 (Victron LiFePO4, fusible Class T, BMS Lynx). Seule la distribution amont change. Cette contrainte a été posée dès le départ.
Quelle section de câble pour un circuit 12V ? Il n’y a pas de section « correcte » unique : elle dépend du courant de la charge, de la longueur du câble et du type de charge. Chaque branche a été dimensionnée avec un calculateur de section, pas avec une règle du pouce.
Pourquoi des barres bus positive et négative séparées ? Deux barres distinctes matérialisent la topologie en étoile et donnent un point de déconnexion propre pour chaque polarité.
Pourquoi se donner la peine de modifier un tableau neuf ? Parce que son alimentation centrale d’usine fait porter aux disjoncteurs 3 et 4 le courant des canaux voisins. Une alimentation dédiée par disjoncteur supprime cela : aucun canal n’est sous-dimensionné par la charge d’un autre.
Ce refit fait partie du journal de bord de Jamais. Voir aussi l’article compagnon sur le choix et le dimensionnement des disjoncteurs 12V.
